非接觸式電阻測試設備模塊：20J3 傳感器和 873 接口模塊
1. 方塊電阻薄膜電阻測量儀使用的渦流技術的優點有：
•無損
•通過絕緣層讀取
•測量移動材料
•幾乎瞬時讀數
•提供實時工序檢查
2. 降低產品和人工成本
•自動化測試——不再需要手動探測
•無損檢測 100% 材料
•發生涂層問題時立即解決
•避免進一步處理超出規格的材料
3. 薄膜電阻測量儀配置特色
•測量薄膜電導率、薄膜電阻、厚度(已知電阻系數)和電阻率(已知厚度)
•簡易單按鈕操作
•通過 LCD、軟件、瀏覽器或 PC 應用程序進行讀取
•交換其他類型和范圍的傳感器
•通過一個接口模塊和軟件一次使用蕞多12 個傳感器
•軟件包括自動采樣檢測、讀取、記錄、手動映射、合格/不合格以及. csv 文件和 Microsoft Excel 的導出
•通過 Modbus 和基于網絡的應用程序遠程讀取并控制傳感器
•單點式、分離式、卡尺式傳感器
•占用內存少
•校準計量器不到一分鐘即可完成
•溫度漂移自動補償
4. 薄膜電阻測量儀規格
| 材料接觸范圍 | 20 cm |
| 傳感器間隙 | 3 mm |
| 最小樣本尺寸 | 3 cm 直徑圓 |
| 空間分辨率 | 3 cm 直徑圓 |
| 響應率 | 40 ms |
5. 用途
設計用于玻璃、晶片、膠片等，其中包括：
•觸摸屏、平板屏、ITO、TCO 等。
•碳納米管、石墨烯、銀納米線等。
•半導體材料
•光伏材料
•建筑玻璃(低輻射)、智能玻璃
•OLED 和 LED 應用
•包裝、裝飾膜/紙、金屬標簽、微波感應器、反光材料
•撓性電路和柔性電路板
•金屬電容器箔
•低觀測量
•電池和燃料電池
•除冰和加熱產品
•天線
•防靜電膜
6. 計量范圍
Delcom 薄膜電阻測量儀可在四個范圍之一使用。
×10：5 至 10 萬歐姆/平方
×1：0.5 至 1 萬歐姆/平方
÷10：0.05 至 1 千歐姆/平方
÷100：0.005 至 100 歐姆/平方
7. 精確度
——與美國國家標準技術研究所 (NIST: National Institute of Standards and Technology) 的標準相比，Delcom 計量器校準后精確度達到 99.9% 以上 。用戶在一分鐘內可采用一個標準校準一個計量器。
8. 分辨率
——在所有四個計量器范圍的各個數量級都有可用的有效數字
9. 線性
——Delcom 可保證被測試材料的實際薄膜電阻值偏差不超過 3%。以下圖表所展示的是根據 10 NIST、VLSI 和 MSA 標準測試的 Delcom 計量器。
10. 可重復性
——如果采樣位置和環境因素(比如，溫度)保持不變，則 Delcom 計量器讀數有效可重復率可達到 99.9%。
11. 溫度補償
——渦流儀器的基線讀數隨環境溫度的變化而漂移。Delcom 臺式傳感器可獲得溫度補償，因此它們的漂移量不會超過每小時每攝氏度總分辨率的 0.04%。
12. 仰角對讀取的影響
——傳感器間隙中導電層的仰角可影響計量器讀數。這種影響可在使用儀器臺過程中、自動進行距離探測器補償，或者在已知材料仰角校準計量器時發生。
13. 系統要求
| 電源輸入 | 100–120/200–250 VAC |
| 頻率 | 60/50 Hz |
| 功耗 | 1.0/0.5 A |
| 溫度范圍 | 10°C–60°C |
14. 尺寸和重量
| 20J3 傳感器 | 33 × 5 × 5 cm, 1 kg |
| 20J3 儀器臺 | 55 × 47 × 8 cm, 10 kg |
| 873 接口模塊 | 22 × 18 × 10 cm, 2 kg |
| 20J3 儀器臺可供運輸包裝 | 61 × 61 × 16 cm, 13 kg |
| 20J3 和 873 可供運輸包裝 | 46 × 41 × 21 cm, 9 kg |

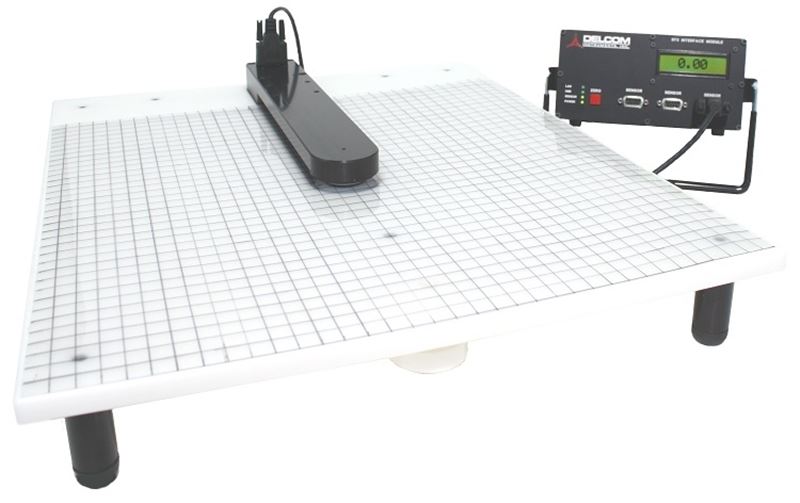

15. 薄膜電阻測量儀 20J3 儀器臺
——可選儀器臺，用于精確采樣控制。
16. DELCOM 軟件
——可選軟件包括為普通用戶應用程序優化的五種不同模式。
17. 選件和升級
——所有選件和升級都可以在原始設備上購買，并且購買后至少一年。
(1)基于PC的軟件升級：
此配置不需要軟件即可運行；但是，Delcom的軟件是非常有價值的工具。Delcom的功能強大的軟件具有許多有用的功能，允許用戶設置通過/失敗閾值，一次監視多個傳感器，保存數據以進行進一步分析等等。它旨在使常見任務盡可能流暢，直觀和容易。該軟件需要運行Windows XP或更高版本操作系統的PC。
(2)以太網功能升級：
此選項用于與PLC或其他過程控制系統集成。它可以通過以太網對多達六個傳感器進行權面的遠程讀取和控制。它還包括一個功能齊全的網站，用于診斷和設置。
(3)附加傳感器：
873接口模塊蕞多可容納12個傳感器。用戶可能希望購買其他傳感器，以增加整個系統的范圍或在兩個或多個物理位置進行測量。
(4)20J3測量平臺：
該傳感器設計為無需平臺即可使用。但是，對于需要高精確度的應用，建議使用平臺。該平臺將使導電層的高度在傳感器間隙中保持一致，并允許材料在傳感器中進行更好的xy定位。
(5)真空包裝：
傳感器已準備好抽真空；但是，對于真空應用，將需要可選的真空就緒電纜，支架和饋通件。
(6)可選計算機：
如果需要，Delcom可以為客戶提供筆記本電腦，臺式機，平板電腦或工業觸摸屏PC。
